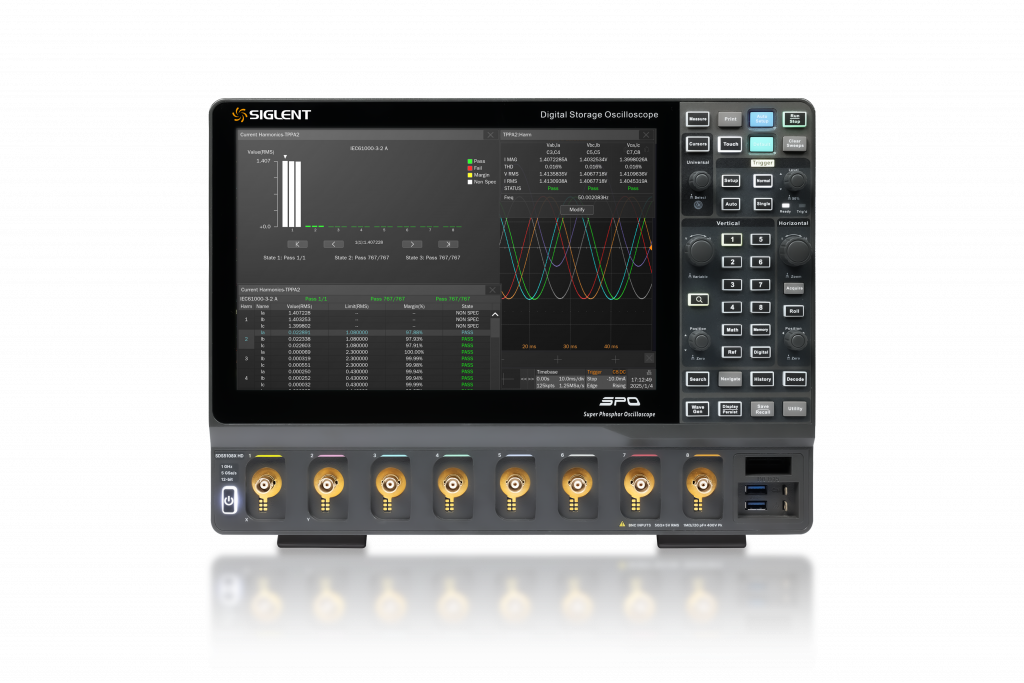

הכירו את סדרת האוסילוסקופים Siglent SDS5000X HD: שילוב של דיוק, ביצועים וניתוח אותות ברזולוציה גבוהה
סדרת האוסילוסקופים הדיגיטליים SDS5000X HD מבית Siglent מיועדת למהנדסים שמתמודדים עם אתגרי מדידה מתקדמים. הסדרה מציעה כלים חזקים לניתוח מערכות הספק, עיצוב משובץ ותקשורת מהירה – תוך שמירה על מהירות, דיוק וברור חזותי מעולה.
רזולוציה אמיתית של 12 ביט – לחשיפת פרטים מדויקים
בלב כל אוסילוסקופ SDS5000X HD נמצא ממיר ADC של 12 ביט, המעניק רזולוציה אנכית הגבוהה פי 16 מאוסילוסקופים רגילים בני 8 ביט. התוצאה: תצוגה חדה וברורה יותר של פרטי האות, הפחתת רעש ודיוק גבוה – במיוחד בניתוח שלמות הספק, אותות אנלוגיים או תקשורת מהירה.
האוסילוסקופים זמינים ברוחבי פס של 350 מגה-הרץ, 500 מגה-הרץ ו־1 גיגה-הרץ, עם קצב דגימה של עד 5 GSa/s. ניתן לבחור תצורות של 4, 6 או 8 ערוצים, מה שמתאים לבדיקות רב-פאזיות או ניתוח אפיקים מרובי נתיבים.
יכולות רכישת אות מתקדמות ופענוח פרוטוקולים
טכנולוגיית Super Phosphor Oscilloscope (SPO) של Siglent מאפשרת לכידת אות מהירה של עד 160,000 גלים לשנייה במצב רגיל ו־650,000 לשנייה במצב רצף. עומק הזיכרון המרבי – 2.5 גיגה-נקודות לערוץ – תומך בלכידות ממושכות מבלי לאבד פרטים.
יכולות מרכזיות כוללות:
- זיכרון מקוטע עם עד 170,000 מקטעים
- טריגרים מתקדמים: קצה, פולס, נפילה, רנט, מרווח ו־Zone Trigger
- פענוח פרוטוקולים סדרתיים: I2C, SPI, UART, CAN, LIN + אפשרות ל־FlexRay, SENT, ARINC429
ממשק מודרני לזרימת עבודה יעילה
האוסילוסקופ כולל מסך מגע קיבולי בגודל 12.1 אינץ' עם תמיכה במחוות מגע, וכן חיבור מקלדת ועכבר דרך USB. שליטה מרחוק זמינה דרך שרת אינטרנט פנימי (LAN) – אידיאלי למעבדות שיתופיות או מערכות בדיקה אוטומטיות.
כלי ניתוח מתקדמים כוללים:
- מצב היסטוריה עם עד 170,000 פריימים
- בדיקת מסכות במהירות גבוהה (עד 28,000 בדיקות לשנייה)
- 8 עקבות מתמטיות כולל FFT, פילטרים ונוסחאות מותאמות
- מודולים אופציונליים: ניתוח הספק, תרשימי בודה ובדיקות פולס כפול
לא רק אוסילוסקופ – פלטפורמת ניתוח שלמה
הסדרה תומכת באופציה ל־MSO עם 16 ערוצים דיגיטליים, תאימות לפרובים בעלי מתח גבוה ואפשרויות שדרוג תוכנה רבות. SDS5000X HD הוא הכלי האידיאלי למהנדסים בתחום ההספק, מערכות משובצות ותקשורת מהירה – שמחפשים דיוק, עומק ויעילות בעולם האלקטרוניקה המתקדם.
| Model | Bandwidth | Channels | Sample Rate | Memory Depth |
|---|---|---|---|---|
| SDS5034X HD | 350 MHz | 4 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5036X HD | 350 MHz | 6 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5038X HD | 350 MHz | 8 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5054X HD | 500 MHz | 4 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5056X HD | 500 MHz | 6 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5058X HD | 500 MHz | 8 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5104X HD | 1 GHz | 4 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5106X HD | 1 GHz | 6 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
| SDS5108X HD | 1 GHz | 8 analog | Up to 5 GSa/s | Up to 2.5 Gpts/channel |
שאלות נפוצות (FAQs)
שאלה 1: מה היתרון של רזולוציה של 12 ביט באוסילוסקופ SDS5000X HD?
תשובה: רזולוציה של 12 ביט מאפשרת זיהוי מדויק של שינויים קטנים באות, מפחיתה רעש ומספקת תמונה ברורה יותר – במיוחד בניתוח הספק, אותות אנלוגיים ופרוטוקולים מהירים.
שאלה 2: אילו פרוטוקולים סדרתיים ניתן לפענח עם האוסילוסקופ?
תשובה: המכשיר כולל פענוח מובנה ל־I2C, SPI, UART, CAN ו־LIN, עם תמיכה אופציונלית ב־FlexRay, SENT ו־ARINC429. מתאים במיוחד לניתוח מערכות משובצות ורכב.
שאלה 3: האם אפשר לשלוט באוסילוסקופ מרחוק?
תשובה: כן. האוסילוסקופ כולל שרת אינטרנט מובנה לשליטה מלאה דרך רשת LAN, וכן תמיכה בפקודות SCPI – אידיאלי לאוטומציה ובדיקות מרחוק.
שאלה 4: באילו תחומים האוסילוסקופ הזה שימושי במיוחד?
תשובה: SDS5000X HD מתאים למהנדסים בתחום ההספק, אלקטרוניקה משובצת, תקשורת מהירה, בדיקות מעבדה, ייצור וניתוח מעגלים מורכבים.
