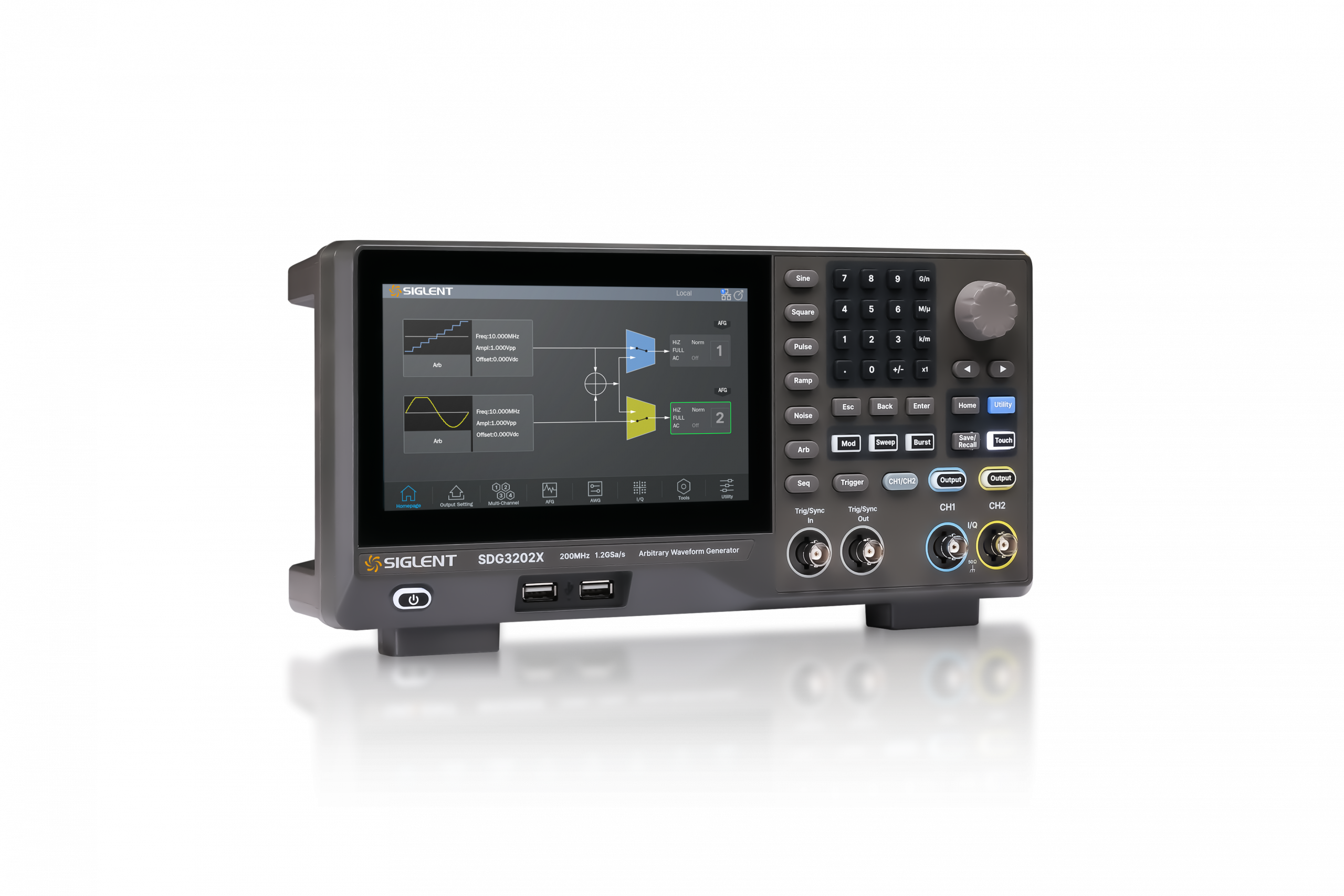

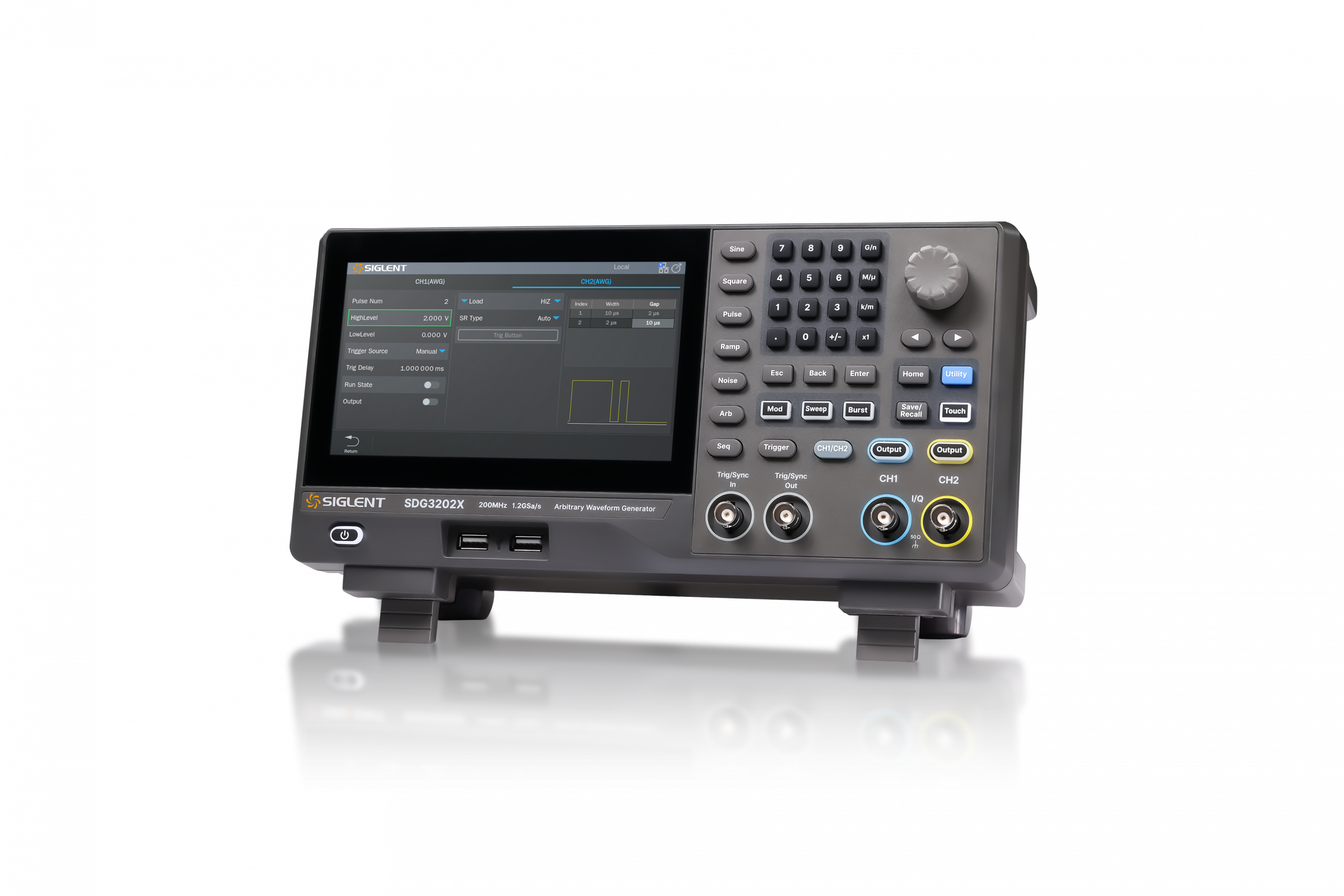

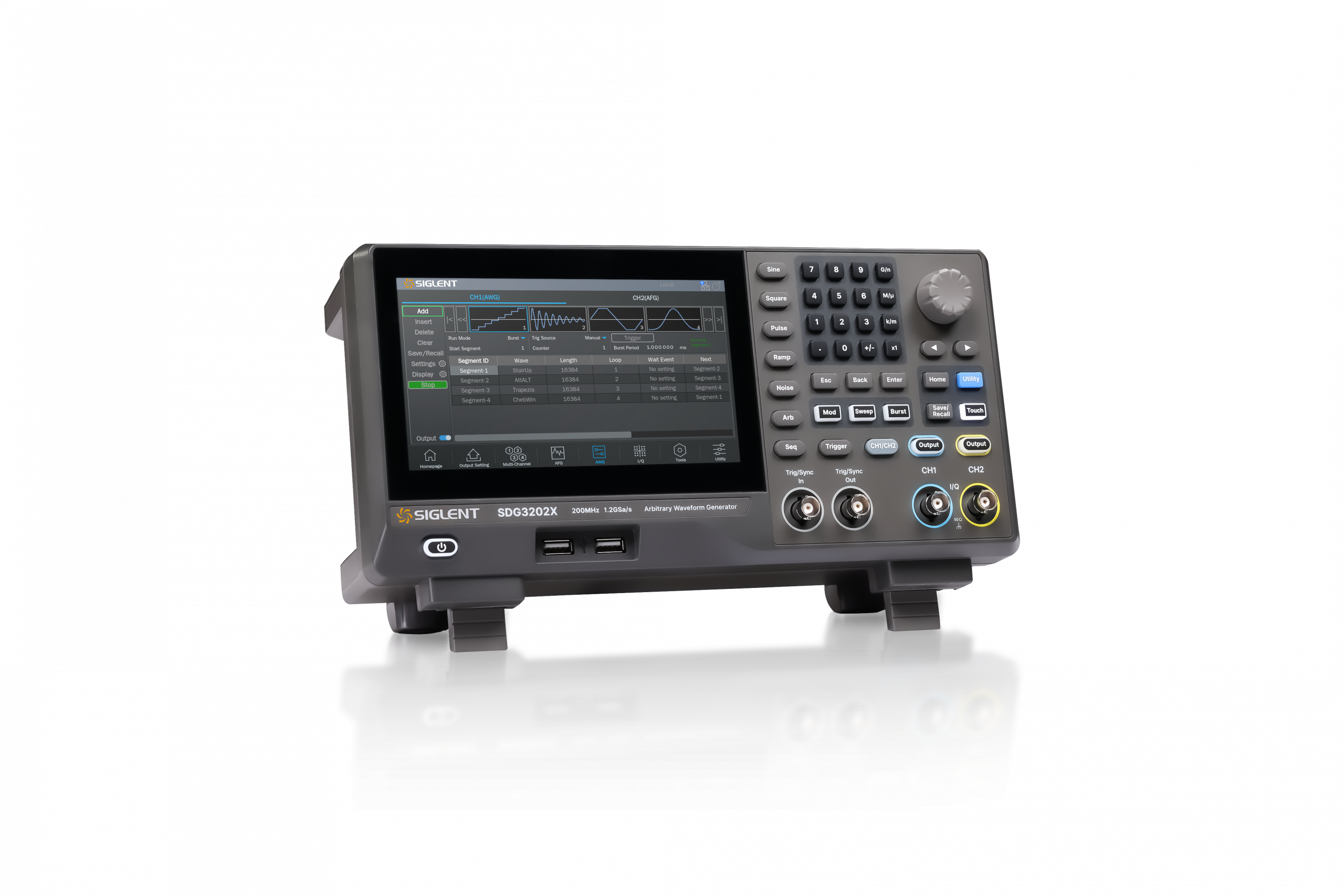

Arbitrary Waveform Generator Series SDG3000X
- Dual channels, up to 200 MHz output frequency, max amplitude 20 Vpp.
- 1.2 GSa/s sampling rate with 16-bit vertical resolution for high signal fidelity.
- TrueArb technology for point-by-point arbitrary waveform output with low jitter (10 MSa/s ~ 600 MSa/s).
- EasyPulse technology for clean, low-jitter square/pulse waveforms with fine adjustment of width and edges.
- Supports sequence playback with up to 40 Mpts memory per channel.

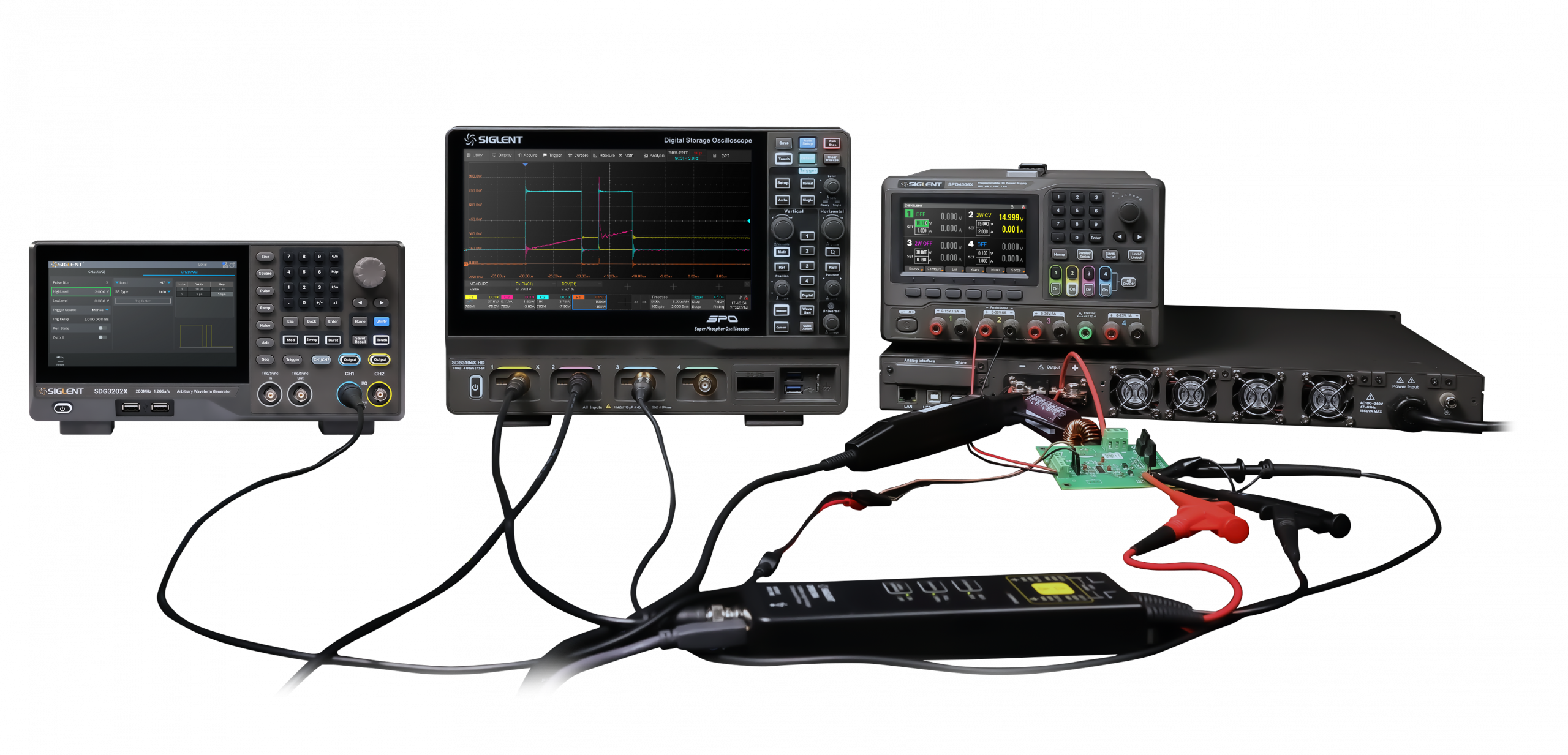

- Dual pulse output for evaluating power device switching and dynamics.
- PRBS support up to 120 Mbps and rich modulation functions (AM, FM, PM, ASK, FSK, PSK, PWM, etc.).
- Built-in sweep, burst, harmonic, and waveform combining functions.
- 196 built-in arbitrary waveforms and a high-precision frequency counter.

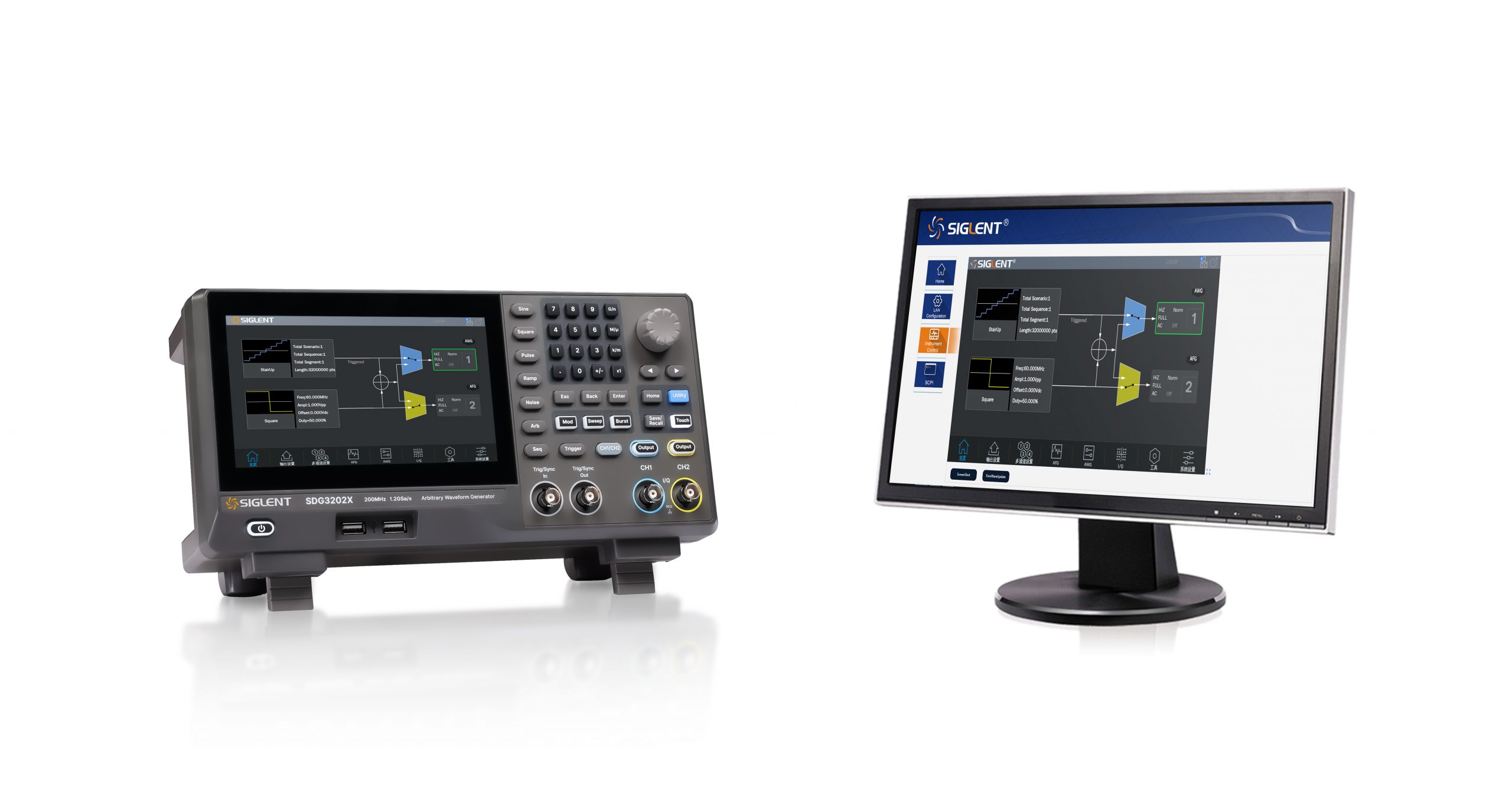

- Connectivity: USB Host/Device, LAN, optional GPIB; plus built-in web server.
- 7-inch touch screen display for intuitive control.
תיאור
מחולל צורות הגל הפונקציונליות/שרירותיות בעל שני ערוצי סדרת SDG3000X בעל רוחב פס מרבי של 200 מגה-הרץ, מפרט מערכת דגימה מעולה של קצב דגימה של 1.2 ג'יגה-שנייה ורזולוציה אנכית של 16 סיביות.
המחולל, המבוסס על טכנולוגיית DDS המסורתית, מאמץ את טכנולוגיות TrueArb ו-EasyPulse החדשניות, אשר מתגברות על הפגמים הטבועים בטכנולוגיית DDS ביצירת גלים שרירותיים וגלים/פולסים מרובעים, ויכולות לספק למשתמשים אותות באיכות גבוהה ובעלי ריצוד נמוך. בנוסף, ה-SDG3000X מספק גם פונקציות פלט של יצירת תבניות PRBS, רצף, פולסים כפולים ואותות וקטוריים כדי לענות על מגוון רחב יותר של צרכי יישומים.
The SDG3000X series dual-channel functional/arbitrary waveform generator with a maximum bandwidth of 200MHz features an excellent sampling system of 1.2GHz sampling rate and 16-bit vertical resolution. Based on traditional DDS technology, the generator adopts the innovative TrueArb and EasyPulse technologies, which overcome the inherent defects of DDS technology in generating arbitrary waves and square waves/pulses, and can provide users with high-quality and low-jitter signals. In addition, the SDG3000X also provides output functions of generating PRBS, sequence, double pulses and vector signals to meet a wider range of application needs.
| Model | SDG3082X | SDG3162X | SDG3202X |
|---|---|---|---|
| Max output frequency | 80 MHz | 160 MHz | 200 MHz |
| Number of channels | 2 | ||
| Sampling rate | 1.2 GSa/s (2X Interpolation) | ||
| Vertical resolution | 16 bits | ||
| Arbitrary waveform length | 20 Mpts/ch (40 Mpts/ch Optional) Support sequence |
||
| Vector signal (Optional) | 50 MS/s max symbol rate; Includes modulation modes such as ASK, PSK, FSK and QAM. SigIQPro software provides vector signal creation and editing |
||
| Max. amplitude | ±10 V | ||
| Display | 7” touch screen | ||
| Interface | Standard: USB Host, USB Device, LAN Optional: GPIB (USB-GPIB adaptor) |
